舞台多层缠绕吊杆机（可定制）

驱动方式：蜗轮蜗杆式

卷绳方式：双出轴—多层缠绕（层缠绕）

减速机型号：RV90、RV110、RV130

电机型号：YEJ-1.5KW/2.2KW/3KW/5.5KW/7.5KW

负载：/400kg/600kg/800kg/1000kg

减速机速比：1:40、50、60（速度根据要求进行选配）

吊点数量：根据舞美设计要求定制，可分为单点或多个点

安全装置：配有上、下限位装置（极限?；ち砼洌?/p>

适用场馆：多功能厅、剧场、文化中心、演艺场馆、体育馆

驱动方式：斜齿轮（伞型齿轮减速机）

卷绳方式：一次排绳卷筒（单层缠绕）

减速机型号：K67/K77/K87/K97/K107

电机型号：YEJ3KW/4KW/5.5KW/7.5KW/11KW

负载：600kg/800kg/1000kg/1500kg(根据要求进行选配）

减速机速比：根据舞美设计要求、速度进行选配

吊点数量：根据舞美设计要求定制，可分为单点或多个点

安全装置：配有上、下限位装置（极限?；ち砼洌?/p>

适用场馆：剧场、文化中心、体育馆、大型演艺广场

驱动方式：RV系列（蜗轮蜗杆系列）

卷绳方式：一次排绳卷筒（单层缠绕）

减速机型号：RV110、RV130、RV150

电机型号：YEJ3KW/4KW/5.5KW/7.5KW/11KW

负载：600kg/800kg/1000kg/1500kg(根据要求进行选配）

减速机速比：根据舞美设计要求、速度进行选配

吊点数量：根据舞美设计要求定制，可分为单点或多个点

安全装置：配有上、下限位装置（极限?；ち砼洌?/p>

适用场馆：剧场、文化中心、体育馆、大型演艺广场

垂直安装，占用空间??；

零部件超载荷设计，安全系数更高；

配备两个独立制动系统，双倍的制动力，安全更有保障；配备两个独立行程限位装置，防止超程，安全双保险；

配置精控编码器，可在行程内自动精确定位，金额调节定位高度，满足舞台布景快速变换要求；

匹配又有舞台机械控制系统，可独立运行，也可编组运行，操作简单；

钢丝绳通过机器行走排列装置在卷筒上一字排开，能有效避免跳绳、乱绳现象，保证多点升降高度一致，运行平稳安全。

立式（卧式）自动排绳吊杆机由电机、减速机、机器行走排绳装置、编码器、超行程?；?、乱绳检测、松绳?；?、防跳绳装置、行程限位器等构成。广泛运用于大中型剧院、多功能厅、报告厅等场所

速度范围：0.01m/s-0.2m/s（可定制）

负载：600kg/800kg/1000kg/1500kg(根据要求进行选配）

导轨和驱动机用卡箍装在幕布吊杆上，吊杆两端还分别装有水平滑轮组件和垂直滑轮组件，通过钢丝绳闭环使幕布对开及闭合。

幕布整体可通过挂钩安装于任意一道吊杆上，更换位置简便省时。

本装置所用配套件及成型材料质量优良，外观质感美观舒畅，运行平稳灵活，重量轻，噪音低，是理想的对开幕布设备。

对开驱动型式：采用钢丝绳闭环牵引驱动方式，并设有张紧轮装置，以保证持续恒定的牵引力。对开拉幕机由导轨、驱动装置和传动装置等组成。

B、动力传递路线：电机减速器——滑轮——钢丝绳——小车——幕布

C、安全可靠的保障措施：

行程开关选择为带有强制断开功能的限位开关，其有效的强制断开功能能够保证幕布到位后电气断开。

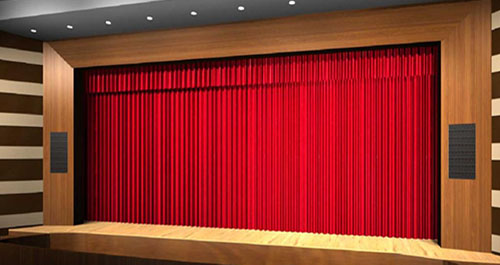

电动对开拉幕机是剧场演出换景、换场时的重要设备，起分隔演出区域的作用。

可安装在吊杆上随吊杆一起升降。

技术参数：

电源：AC380V 50HZ

电机功率：750W-1100W（可定制）

运行速度：0.4m/s

最大牵引：≥400N

栅顶 钢结构为安装悬吊系统、悬吊机械和驱动系统提供了一个安全可靠的空间。它不仅要支撑这些硬件本身的重量，还要承受住正常演出所需的布景和灯具的重量。它要为技术人员进行服务和检修提供方便通道，为使用新布景提供灵活的悬吊设备平台，还要满足演出中临时的或预期外的需求，比如说落下附加吊绳，以便悬挂布景（例如灯具）等。

电动灯光吊杆组成：

1、杆体：分为桁架式、单杆式

2、卷扬系统：包括驱动装置、滑轮组件、钢丝绳和配件等；驱动装置由减速电机、制动器、卷筒、轴承、

轴承支架等组成（具体形式分为普通、卧式移动、立式移动），配辅助驱动装置。

3、?；ぷ爸茫喊ǔ炭?、松绳装置、超载?；ず偷缏繁；ぷ爸玫?。

特点是载荷大，速度慢，起停平稳。灯杆带有灯具?；と?，防止相邻吊杆相碰而损坏灯具。一般配有1-2个灯光电缆收纳框。除杆体与电动景用吊杆形式不同外，其余与电动吊杆相同。

设置于主舞台上部的电动吊杆，用于提升幕布吊杆等，参加演出活动，吊杆可以单独运行也可以几台同步组合运行。

电动景用吊杆组成：

1、杆体：分为桁架式、单杆式

2、卷扬系统：包括驱动装置、滑轮组件、钢丝绳和配件等；驱动装置由减速电机、制动器、卷筒、轴承、轴承支架等组成（具体形式分为普通、卧式移动、立式移动），配辅助驱动装置。

3、?；ぷ爸茫喊ǔ炭?、松绳装置、超载?；ず偷缏繁；ぷ爸玫?。

设置在舞台两侧上空，以笼型金属构架悬挂灯具（侧光）的设备。灯光吊笼可作升降运行，还可沿舞台进深方向作水平运动。灯光吊笼可上人操作，在灯光吊架上应设 置爬梯，以便于安装灯具，备有为灯具供电和控制的电缆收放装置。

灯光吊笼由下列部分组成：

主体钢结构框架，包括平移框架及内部的升降框架，用于吊挂灯具；

卷扬系统，包括电动机、减速器、制动器、卷筒、滑轮组件、钢丝绳和配件等；

?；ぷ爸?，包括超程开关、松绳装置、超载?；ず偷缏繁；ぷ爸玫?；

辅助设施，包括灯光电缆收线装置等。

灯光吊杆是舞台机械中最常用而且必备的设备之一，是吊挂舞台演出灯具，布设侧光的舞台设备。

由于灯光吊杆载荷大，速度定位精度要求高，重复定位精度:±2mm。驱动选择电动卷扬（不带配重）的方式，并设有压绳装置。轨道采用Q235国标材料焊接，“目”字型侧光吊片，可水平移动、上下升降；采用Q235国标材料现场制作，钢丝绳与吊杆之间通过钢丝卡连接，保证设备的安全、可靠性。

单项设备电气控制方案说明

功能和特点介绍:

可编程控制器（简称PLC）吊杆控制系统利用高可靠的工业控制技术，将分布在不同地点的多个节点联系在一起，并通过一台控制主机作为中央控制器进行统一的监控和管理，从而形成一个集中式的控制系统。整个系统全部采用?？榛峁?，大大提高了系统的可靠性。同时，使用图形化用户界面作为人机对话界面，具有操作简单，运行可靠的特点。代表了舞台机械技术发展水平。

系统的主要功能有：

采用智能PLC控制吊杆的自由升降；

控制台采用MODBUS总线，实现高可靠性通信；

在线路行程上的任何位置都可设置上限值和下限值；

在线路行程上的任何位置都可设置单一自由定位值；

控制任何一个线路的上行、下行、定位和停止；

控制任何一个线路的上限到位、下限到位和定位点到位的停止；

可以在一场演出中设置任意个（超过100）场景的线路定位设计；

可以在一个场景中同时动作10道吊杆；（具体数量依现场实际情况而定）

在每个场景设计中，可以分别设置每个线路的不同的定位位置；

可以对已经设计好的场景内容进行修改；

在演出中，可以按照任意的场景顺序控制线路位置；

在线路的运行过程中，具有定位误差的自动学习和自动校正功能，定位误差小于1cm；

主要功能：(1)点控:可在控制台或者控制柜上分别点控制上下行程；(2)上下限?；?吊杆具有上下限?；は尬还δ?；(3)冲顶?；?吊杆具有冲顶后自动切断吊杆主电源的功能。

主要功能：(1)点控:可在控制台或者控制柜上分别点控制上下行程；(2)上下限?；?吊杆具有上下限?；は尬还δ?；(3)冲顶?；?吊杆具有冲顶后自动切断吊杆主电源的功能。

整个系统兼顾了先进性、可靠性和经济性原则,可以最大限度发挥设备功能使系统具有良好的性能价格比。

该系统具有结构清晰、可靠性高、操作灵活、快速、控制线路少等优点，实现了软件及硬件的?？榛┱剐?，满足了舞台设备对各种工况的控制和操作要求。

为保证控制系统整体性良好，系统电质元器均为国产优质产品。这些产品全部符合国家标准要求，均适宜在现场恶劣环境中使用，自身具有良好的性能和优势。

功能：定位、调速、紧急制动；单控、程控、场景配置；信息管理、故障诊断、故障报警；软件复位、硬件复位、极限复位等主控制台：自研（含手动备份系统），采用豪华台式控制台，定位精度+-5mm

采用智能PLC控制吊杆的自由升降；

控制台采用MODBUS总线，实现高可靠性通信；

在线路行程上的任何位置都可设置上限值和下限值；

在线路行程上的任何位置都可设置单一自由定位值；

控制任何一个线路的上行、下行、定位和停止；

控制任何一个线路的上限到位、下限到位和定位点到位的停止；

可以在一场演出中设置任意个（超过100）场景的线路定位设计；

可以在一个场景中同时动作10道吊杆；（具体数量依现场实际情况而定）

在每个场景设计中，可以分别设置每个线路的不同的定位位置；

可以对已经设计好的场景内容进行修改；

在演出中，可以按照任意的场景顺序控制线路位置；

在线路的运行过程中，具有定位误差的自动学习和自动校正功能，定位误差小于1cm

功能：定位、调速、紧急制动；单控、程控、场景配置；信息管理、故障诊断、故障报警；软件复位、硬件复位、极限复位等主控制台：自研（含手动备份系统），采用豪华台式控制台，定位精度+-5mm

采用智能PLC控制吊杆的自由升降；

控制台采用MODBUS总线，实现高可靠性通信；

在线路行程上的任何位置都可设置上限值和下限值；

在线路行程上的任何位置都可设置单一自由定位值；

控制任何一个线路的上行、下行、定位和停止；

控制任何一个线路的上限到位、下限到位和定位点到位的停止；

可以在一场演出中设置任意个（超过100）场景的线路定位设计；

可以在一个场景中同时动作10道吊杆；（具体数量依现场实际情况而定）

在每个场景设计中，可以分别设置每个线路的不同的定位位置；

可以对已经设计好的场景内容进行修改；

在演出中，可以按照任意的场景顺序控制线路位置；

在线路的运行过程中，具有定位误差的自动学习和自动校正功能，定位误差小于1cm

单项设备电气控制方案说明

功能和特点介绍：

可编程控制器（简称PLC）吊杆控制系统利用高可靠的工业控制技术，将分布在不同地点的多个节点联系在一起，并通过一台控制主机作为中央控制器进行统一的监控和管理，从而形成一个集中式的控制系统。整个系统全部采用?？榛峁?，大大提高了系统的可靠性。同时，使用图形化用户界面作为人机对话界面，具有操作简单，运行可靠的特点。代表了舞台机械的技术发展水平。

系统的主要功能有：

采用智能PLC控制吊杆的自由升降；

控制台采用MODBUS总线，实现高可靠性通信；

在线路行程上的任何位置都可设置上限值和下限值；

在线路行程上的任何位置都可设置单一自由定位值；

控制任何一个线路的上行、下行、定位和停止；

控制任何一个线路的上限到位、下限到位和定位点到位的停止；

可以在一场演出中设置任意个（超过100）场景的线路定位设计；

可以在一个场景中同时动作10道吊杆；（具体数量依现场实际情况而定）

在每个场景设计中，可以分别设置每个线路的不同的定位位置；

可以对已经设计好的场景内容进行修改；

在演出中，可以按照任意的场景顺序控制线路位置；

在线路的运行过程中，具有定位误差的自动学习和自动校正功能，定位误差小于1cm；

舞台机械动力柜：

1、壳体采用精选冷轧钢板，表面经静电喷塑处理，坚固耐用、防水防腐；接地标志清晰，表面无油锈蚀

2、控制方式: PLC数字控制回路

3、信号处理:数字编码器采样，PLC逻辑计算，数字信号传输。

4、集成组件:系统总线、输入/输出模组

5、?；ぃ捍缪瓜允?；过压?；?，短路?；?，接地?；?，急停?；?，过流?；?，与行程限位开关，断火开关及冲顶开关形成多重?；?。

6、回路数量: 根据剧院现场设计数量决定。

7、额定电流：20A/路，额定电压：380V，50HZ。

8、防护等级：外壳防护等级IP30符合要求

9、带电部件与金属外壳之间的绝缘电阻≥1000Ω/V

10、智能控制单元

  它采用?？榛峁辜岸嘀种悄芑惴?。它通过高速计数单元采集光电编码器传送过来的计数脉冲，经过计算，换算成吊杆的位移信号，通过现场485总线发送给主控制台。它接受控制台发来的控制指令，控制相应的吊杆运行。

11、传感器单元

  传感器采用工业级的旋转编码器，精度600脉冲/转。该传感器最大优点为：高精度、免维护、高可靠性?？稍诙窳踊肪诚?，可靠的工作。是工业控制最常用的转速采集传感器。同时兼容使用光电编码器，根据用户使用吊机的情况，选择安装。

12、满足国家相关标准规范要求。

功能特点：

LEDs:COB集成，200W、白光

色温：3200K/5600K

光通量：17000lm/18000lm

显色指数（CRI）：>≥85Ra

LED灯珠寿命：＞50，000小时

电子调光：0-100%线性调光

出光角度：20°-45°、可调

电子频闪：1-2次/秒

冷却系统：热管配无噪音风扇

显示屏：LCD屏显示

信号输入与输出：XLR3Pin与XLR 5pin

控制模式：国际标准DMX512信号

通道模式：1个通道/2个通道

防护：室内适用-IP20

使用环境温度：-20℃-45℃

技术参数：

输入电源：AC100V-240V，50/60HZ

功率：250W 净重：9.2kgs

毛重11kgs

包装尺寸700×305×310mm

功能特点：

◇ LEDs:COB，200W白光/暖白

◇ 色温：3200K/5600K

◇ 光通量：17000lm/18000lm

◇ 显色指数（CRI）：≥85Ra或≥95Ra

◇ LED灯珠寿命：＞50，000小时

◇ 电子调光：0-100%线性调光

◇ 出光角度：19°、26°、36°、50°

◇ 电子频闪：1-20次/秒

◇ 冷却系统：热管配无噪音风扇

◇ 显示屏：LCD屏显示

◇ 信号输入与输出：XLR3Pin与XLR 5pin

◇ 控制模式：国际标准DMX512信号

◇ 通道模式：1个通道/2个通道

◇ 防护：室内适用-IP20

◇ 使用环境温度：-20℃-45℃

技术参数：

◇ 输入电源：AC100V-240V，50/60HZ

◇ 功率：250W

◇ 净重：6.2kgs

◇ 毛重7.8kgs

◇ 包装尺寸685×300×300mm

LED罗纹聚光灯

灯珠：1色COB 100W/150W/200W LED

寿命：约50000小时

颜色：冷白或暖白，显指：>95

透镜角度：60°

调光：16BT线性

调光0～100%

频闪：0～25/秒

额定电压：AC100/240V, 50/60Hz

额定功率：260W

光通量：较佳

投射距离：4-30米

环境温度：-25℃～40℃

冷却：强制风冷

防护：室内适用-IP20

操作模式：DMX模式，主从模式

DMX通道：2通道

材质：铝合金+冷轧板+有机玻璃

大功率高亮度LED，高效节能，四位数码管显示，带电源、信号显示，

单机运行，DMX控制，主从机同步运行， 过温?；すδ?/p>

LED影视聚光灯

灯珠： COB集成，100W，白光

光通量：7000lm-8000lm

灯珠寿命：≥50000小时

色温：3200K或5600K可选

显色指数（CRI）：≥85Ra或≥95Ra可选

调光：0-100%线性调光

出光角度：15°-55°

缩放：手动调节

频闪：多种频闪功能，1-20次/秒

散热：高品质散热器配无噪音风扇

显示：LCD显示

控制模式：国际标准的DMX512信号，配有XLR3Pin与XLR5Pin两种信号插座

通道模式：1通道与2通道两种通道模式，可自行设定

防护：室内适用-IP20

使用环境温度：-20℃—45℃

输入电源：AC100V-240V，50Hz/60Hz

额定功率：150W

净重：5.8kgs

毛重：7.5kgs

包装尺寸(LxWxH)：425x315x320mm

3W54颗LED防水帕灯

输入电压：AC90-245V/50-60 Hz 功率：180W

光源：54颗3W灯珠（R12、G18、B18、W6）

光源寿命:6-10万小时

颜色:1670万种颜色变化

防水等级：IP65

LED 角度：15℃，25℃，45℃（可供选择）

控制:DMX512、主从控制、自走 通道: 4CH/8CH通道（数码显示）

色温效果：正常6000K

散热系统：铸铝机壳散热

电源、信号手拉手连接安装

2个支架提手，可自支撑，可悬挂。

分体设计，机身全铸铝，温度?；?，安全可靠。

独有光学系统设计，均匀的色斑效果。

超高频（64KHz）调光技术，绝无抖动闪。

净重：7.5KG  毛重：8KG

3W54颗LED帕灯

输入电压：AC90-245V/50-60 Hz 功率：180W

光源：54颗3W灯珠（R12、G18、B18、W6）

光源寿命:6-10万小时

颜色:1670万种颜色变化

LED 角度：15℃，25℃，45℃（可供选择）

控制:DMX512、主从控制、自走 通道: 4CH/8CH通道（数码显示）

特征：电源、信号手拉手连接安装

双支架提手，可自支撑，可悬挂。

功能：可编制梦幻、混色、迷人的效果

工作环境：室内 0℃-40℃

净重：3Kg  毛重：14.4Kg

3W72颗LED帕灯

电压：AC90V~AC250V   频率：50-60Hz

功率：250W

光源：3W*72颗灯珠(R14,G20,B20,W18)

通道：4CH/8CH可切换

运行模式：DMX 自走，主从机同步，

自动触发，声控

功能：电子调光从0-100%（不变色）

高速白光变颜色，频闪1-25fps/秒，可编制梦幻、混色、迷人的效果。

光束角度：15°、25°、30°、 45°可选

产品尺寸：330*260*330mm

净重：3.3kg

3W120颗LED帕灯

电压：AC90V~AC250V

频率：50-60Hz

功率：400W

光源：3W*120颗LED灯珠

灯珠排布：红30颗，绿30颗，蓝30颗，白30颗。

光源寿命:6-10万小时

通道：8通道

运行模式：DMX512， 自走，主从机同步，声控

功能：电子调光从0-100%（不变色）

高速白光变颜色，频闪，可编制梦幻、

混色、迷人的效果。

光束角度：15°、25°、30°、 45°可选。

包装尺寸：330 mm*270 mm*380mm

毛重：6.6Kg

LED染色投光帕灯

灯珠：P1812/18颗12WLED；P1818/18颗18WLED

寿命：约50000小时

颜色：P1812/红绿蓝白；P1818/红绿蓝白+紫+琥珀

透镜角度：60°

调光：16BT线性

调光0～100%

频闪：0～25/秒

额定电压：AC100/240V, 50/60Hz

额定功率：P1812/220W；P1818/340W

光通量： 较佳投射距离：4-30米

工作环境温度：-25℃～40℃

冷却：强制风冷

防护：室内适用-IP20

操作模式：DMX模式，主从模式

vDMX通道：12通道

材质：铝合金+冷轧板+有机玻璃

大功率高亮度LED，高效节能

四位数码管显示，带电源、信号显示，

单机运行，DMX控制，主从机同步运行

过温?；すδ?/p>

可定制单色投光，暖白（3200K）或亮白（5600K）

四合一18颗LED帕灯

电压：AC110-240V，50~60 Hz

功率：200W

光源：18颗四合一灯珠（五合一/六合一）

光源寿命:6-10万小时

调光曲线：0-100%线性调光

dim4非线性调光（2930K）

频闪速度：0-13Hz

色温范围：5米色温1500 LX

LED 角度：15℃，25℃，45℃（可供选择）

控制:DMX512、主从控制、自走 通道: 4CH/8CH通道（数码显示）

特征：电源、信号手拉手连接安装

双支架提手，可自支撑，可悬挂。

外观: 压铸铝外壳

功能：可编制梦幻、混色、迷人的效果

净重：3Kg       毛重：14.4Kg
